国内外电动葫芦电机在电磁方面的设计

编辑:北京凌鹰起重    浏览:3801    时间:2016-05-25

钢丝绳电动葫芦作为一种轻小型起重设备,广泛用于国民经济各个领域,国内电动葫芦技术水平发展却十分缓慢,目前市场上广泛使用的CD型葫芦已经有40多年历史。那么电机在电磁方面的设计有什么样的区别呢?

  钢丝绳电动葫芦作为一种轻小型起重设备,广泛用于国民经济各个领域,国内电动葫芦技术水平发展却十分缓慢,目前市场上广泛使用的CD型葫芦已经有40多年历史。那么电机在电磁方面的设计有什么样的区别呢?

  方案设计时考虑到电动葫芦使用工况及控制原理,在保证起动转矩的前提下控制低速极的起动电流,从而保证频繁起动和点动时能有效地控制电机的温升。国外电机所采用的硅钢片为0.35 mm,而国内主流为0.5mm,其损耗要大很多,而铁芯损耗占电机总损耗比例较大,在小电机中尤为突出。为了满足性能指标且电机外形尺寸尽可能接近国外水平,在进行电磁设计时,加大定子槽形面积,减少电机铜耗,提高电机效率,同时设计了一种特殊的绕组方案,该方案为非独立的2套绕组,2极绕组为标准60°相带,其绕组分布系数为0.956,利用率较高;12 极由于功率较大,如果采用传统的标准60°相带绕组的利用率低,电机将设计得很长,很难满足现场工况的正常需要,在这里引进了一套非常规的绕组理论:就是12极绕组在运行时除本身外还串入了部分2极绕组,因为串入的部分绕组分布系数高,因此,可以提高绕组利用率,较大幅度降低12极损耗,从而降低电机温升。通过采用该绕组方案,使得电机铁芯长度略短于国外电机,通过提高电磁特性弥补了材料的差距,进一步降低了电机成本。(北京凌鹰)

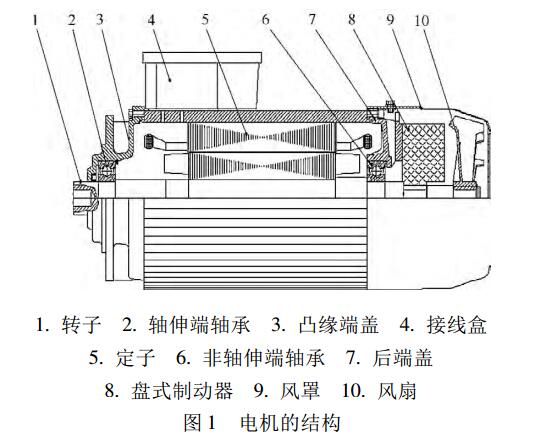

电机结构
