设备情况：一电动葫芦门式起重机，安装在某企业厂房内，型号MHxh10t-7 m，额定起重量10 t，跨度为7 m。
设备情况：一电动葫芦门式起重机，安装在某企业厂房内，型号MHxh10t-7 m，额定起重量10 t，跨度为7 m。起升机构为电动葫芦，工字钢下缘板作为电动葫芦的运行轨道。查看该设备随机资料，制造单位未对上拱度提出明确要求；按照《电动葫芦门式起重机》（JB/T 5663—2008）主梁实有上拱度不应小于0.7 S/1 000，计算得出实有上拱度应不小于4.9 mm。
现场条件：起重机上没有平台，检验人员无法安全地立身于主梁上或者轨道旁；现场没有可
以利用的作业平台来接近起重机。
结合设备情况和现场条件，笔者分别运用水准仪和起重综合测试仪两种方法进行测量。
1、用水准仪测量

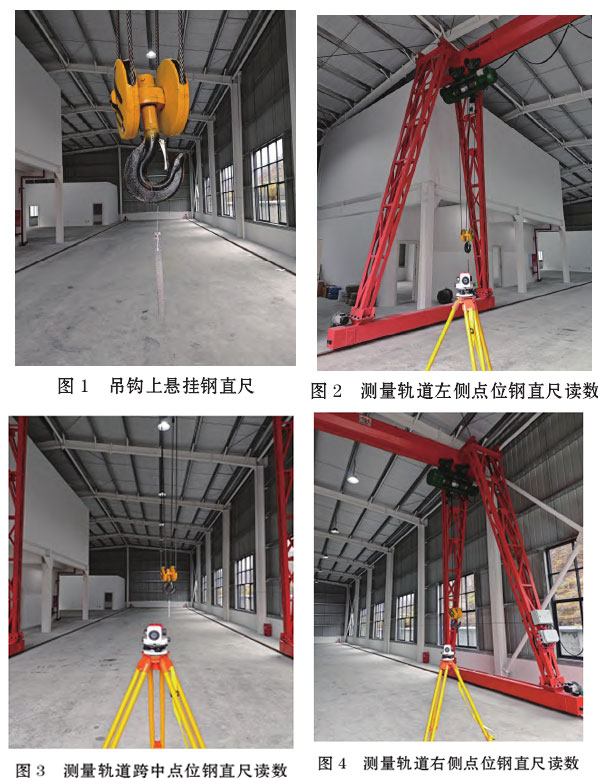

将吊钩下降至适当位置，吊钩上悬挂钢直尺，钢直尺自然下垂（图1）。面对主梁，放置水
准仪；调整吊钩高度，使水准仪目镜能看到钢直尺中间段的刻度。
（1）将电动葫芦运行至轨道左侧（图2），待钢直尺静止后，调整水准仪目镜，读出目镜中钢直尺的刻度S1。
（2）将电动葫芦运行至轨道跨中（图3），待钢直尺静止后，调整水准仪目镜，读出目镜中钢直尺的刻度S2。
（3）将电动葫芦运行至轨道右侧（图4），待钢直尺静止后，调整水准仪目镜，读出目镜中钢直尺的刻度S3。

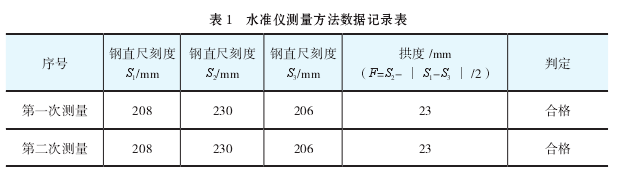

（4）重复（1）（2）（3），再次记录数据。测量数据见表1。
2、用起重综合测试仪测量
起重综合测试仪（以下简称综合测试仪）型号为QZJ-ZH，制造单位为武汉且研科技有限公

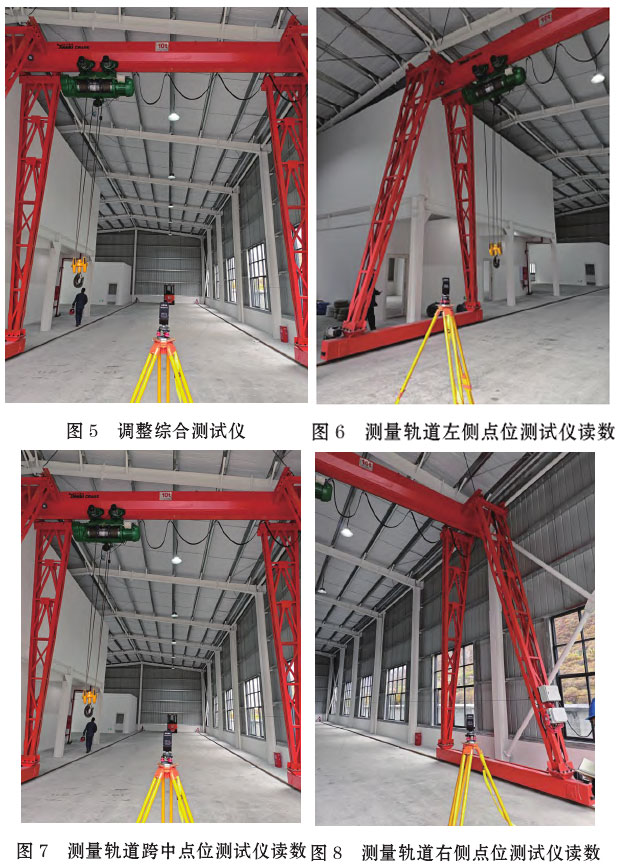

司，该设备于2023年5月19日校准，设备正常。面对主梁，放置综合测试仪，调整水平（图5）。将电动葫芦运行至左侧接近支腿处，露出轨道端部便于后续测量。
（1）瞄准轨道左侧点位（图6），测量数据。
（2）瞄准轨道跨中点位（图7），测量数据。
（3）瞄准轨道右侧点位（图8），测量数据。
（4）重复（1）（2）（3），再次记录数据。
