新型电动葫芦电机的结构设计

编辑:北京凌鹰起重    浏览:3654    时间:2016-05-28

该系列电机为B5安装,要求电动葫芦电机质量尽可能轻,机座设计为全拉伸铝机壳,如图2所示。该机座的特点是材料为铝,导热快,质量轻且外形美观,机座的任意截面都一致,机座的长度可以根据电机功率大小任意选取,避免了一个中心高需要几个机壳模具的情况,同时机座的长度可以根据铁芯长度设计得尤为紧凑。由于机座材质为铝,所以,吊环螺钉不能直接装在机座上,必须通过吊环安装板及吊环固定板来安装吊环螺钉。由于吊环安装板材质为铸钢,所以能承受电机的质量,且吊环固定板可以保护吊环安装槽在受力的情况下不朝外变形,且吊环安装板的位置可以在吊环安装槽内移动。

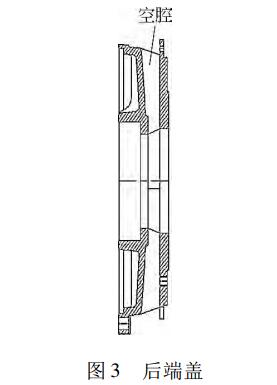

当电机质心变化时,吊环螺钉可以跟着移动,只需用紧定螺钉将吊环安装板固定在合适的位置,还优化就可以确保吊环螺钉总是在电机的质心处,使电机在吊装时总是平衡的。冷却风可以通过通风口流通,不会被电机接线盒阻挡,可以有效降低出线盒处的温度。U形槽的作用: 电机的端盖与机座通过双头螺杆固定,U形槽4个均布,可以固定双头螺杆的位置,同时又起到散热片的作用,既不增加机座的质量又可以增加机座的散热面积。带绕组定子铁芯采取热套工艺,同时通过紧定螺钉孔固定,保证电机能够频繁正反转。定子采取外止口加工工艺,主要可以保证定子的气隙同轴度。通过试验验证,增加了机壳散热面积后电机的温升下降了23 K,电机的振动及噪声都非常小。由于电动葫芦的工况决定了电机可能频繁制动,因此,设计了一种特殊的后端盖,如图3所示,将制动器摩擦面和轴承隔开,可以避免频繁摩擦导致热量直接传递到轴承将轴承烧毁。
