分析电动葫芦安全制动器及控制措施

编辑:北京凌鹰起重    浏览:1323    时间:2023-08-01

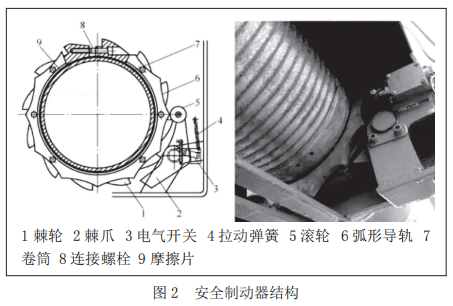

超速保护装置中提到了安全制动器,其结构型式见图2。标准规定当起重机额定起重量大于5t时,电动葫芦除设置一个工作制动器外,还应设置安全制动器,且设置在电动葫芦的低速级上(当起重机额定起重量小于或等于5t时,也宜在低速级上设置安全制动器,否则电动葫芦应按1.5倍额定起重量设计),并要求在正常作业时,安全制动器应在高速轴制动器闭合后延时闭合,其延时动作时间可调,进行紧急制动时,安全制动器应立即动作。

超速保护装置中提到了安全制动器,其结构型式见图2。标准规定当起重机额定起重量大于5t时,电动葫芦除设置一个工作制动器外,还应设置安全制动器,且设置在电动葫芦的低速级上(当起重机额定起重量小于或等于5t时,也宜在低速级上设置安全制动器,否则电动葫芦应按1.5倍额定起重量设计),并要求在正常作业时,安全制动器应在高速轴制动器闭合后延时闭合,其延时动作时间可调,进行紧急制动时,安全制动器应立即动作。

安全制动器的检验方法为提升额定载荷,人为调整锥形制动器,使其自由坠落过程中触发安全制动器,观察负载是否可靠制停,或者将电动葫芦原有控制系统进行升级改造,选取变频调速方式,通过人为调高供电频率实现起升电机加速旋转,从而驱动卷筒加速,触发安全制动器动作。

制动器控制应考虑两种情况,一种是与电动机同时控制的控制器,另一种是与电动机分开控制的制动器。
与电动机同时控制的制动器:与电动机同时控制的制动器线路应设有保护装置,在出现故障时能迅速切断电动机和制动器的电源 ;如电动机接至制动器的导线长度不大于 5m,制动器可不单独设这样的保护,而电动葫芦本身含电动机与制动器一体,其连接导线长度自然不会大于 5m,故不需设置保护装置。
与电动机分开控制的制动器:与电动机分开控制的制动器的控制要采取预防措施,使得起动和制动时不出现任何失控的运动 ;如有电气制动,机械制动应在电气制动之后作用 ;电动机通电时制动器不得抱闸,短暂过渡状态除外 ;制动器的控制应采取防止因一个接触器损坏、粘连造成控制失效的措施。目前市场上大多数电动葫芦(包括冶金葫芦)的工作制动器采用的是锥形制动器,属于与电动机同时控制的一种机械制动器,故电动葫芦的工作制动器不需设置预防措施。
安全制动器的控制:由于安全制动器是晚于工作制动器动作,故安全制动器的控制肯定是与电动机分开的。故安全制动器的控制,都应有防止因一个接触器损坏、粘连造成控制失效的措施。
