电动葫芦故障分析之按上升和下降按钮时失灵,但左右行走正常

编辑:北京凌鹰起重    浏览:1177    时间:2019-01-18

在按动电动葫芦的上升和下降按钮时,有时能正常地上升或下降,有时又不能上升或下降,电动葫芦的左右运动没有异常。

在按动电动葫芦的上升和下降按钮时,有时能正常地上升或下降,有时又不能上升或下降,电动葫芦的左右运动没有异常。

左右运动电动机正常,说明通过电缆提供的三相电源应该没有问题。按上升或香江按钮时,在不能上升或下降的时候,设在上方的电气控制箱内仍有电器动作的声音,从这一点说明按钮与电缆线路没有问题,并且继电气能正常地闭合。在按上升或下降的按钮后,用钳形电流表电缆的三相电流,三相的电流大大超过了额定电流,说明控制上升和下降的电动机有堵转的现象。怀疑最大的可能是传动机械卡是或电动机轴承问题。登高后,让操作人员按上升或下降的按钮,以便通过声响来判断故障的部位。发现正常上升或下降时候和不正常时上升和下降时的声音不一样,回想正常时在按按钮的瞬间,有较大的响声;而现在在按按钮的瞬间,只有继电器闭合的声音,为什么声音会不一样呢?是什么地方不一样呢?这时突然想到,还没有检查离合器。打开电动葫芦后盖,在按按钮进行观察,正常时在按上升或下降按钮时离合器应该动作,但现在按上升或下降按钮时离合器好像很无力,可以判断是离合器部分的故障,检查离合器的3个线圈发现,有一个线圈的中点接线,因机械力而拉出来了,有时候接触了有时没有接触,如图2所示。

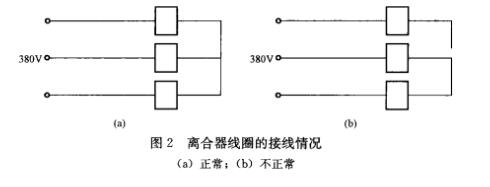

从图2a)可以看出,正常的情况下,3个线圈的电压都是220V3个线圈都能正常地吸合,离合器也能正常的离合,上升和下降时电动机能正常地工作,但在有一个线圈的一端脱离中点后,中点就不存在了,见图2b)。3个线圈中,一个线圈没有电压,另两个线圈的电压为380/2V=190V,每个线圈虽说有190V,但这两个线圈是串联的,不能保证两个线圈的阻抗是相等的,这时3个线圈都不可能正常地工作,造成了离合器不能正常地勤离合。离合器的工作不正常,就造成了电动葫芦上升和下降时的阻力增大,电动机就不能正常的工作工作,电动葫芦就不可能正常的上升和下降了。

离合器的3个线圈的电压是220V的,但是其原先的三尾端相连的星形接法,并不能保证每个线圈的阻抗相等。为确保3个线圈能同时吸合,对离合器线圈电路进行了改进,另外增加了一根零线,保证每个线圈同时提供220V的电源。

对于三相电源中点的连接,如果是电感性的负载,最好要慎重,因电磁性负载的阻抗分为两个部分,一根是线圈的感抗,另一个是线圈的电阻,这点和电阻性的负载是不一样的,再有就是在震动加大的场合,接线时要采用必要的防震措施,以保证线路接头的连接可靠。
