电动葫芦安装过程中电路方面该如何操作?

编辑:北京凌鹰起重    浏览:4642    时间:2018-10-06

电动葫芦和手拉葫芦最大的区别是用电路的原理才实现机械的运转,那么在安装过程中,最重要的一点就是电路的安装,那么倒是是如何操作的,下面北京凌鹰就为您做出最详细的分析:

电动葫芦和手拉葫芦最大的区别是用电路的原理才实现机械的运转,那么在安装过程中,最重要的一点就是电路的安装,那么倒是是如何操作的,下面北京凌鹰就为您做出最详细的分析:

主电路用断电路QF作短路保护;接触器KM1KM2控制提升电动机M1KM3KM4控制进行点击M2的正反向运行,它们都是靠改变施加于电动机三相电源的相序实现正转或反转的;YB为电磁制动器,它装在提升电动机M1的端部,以保证吊钩的准确定位。

控制电路采用电动机的电动控制电路,上面两条之路分别为提升、下降控制,两支路由悬挂式符合按钮SB1SB2来控制起停,SQ1作上限位开关,用于提升的终端保护;下面两条支路分别为行车的向前、向后移动控制,它们由悬挂式符合按钮SB3SB4来控制起停,SQ2SQ3分别是前、后移动限位开关,作水平移动的终端保护。熔断器FU用作短路保护。

前进控制:按下符合按钮SB3SB3常闭触头先断开,保证接触器KM4不会得电吸合,SB3常开触头后闭合,接触器KM3得电吸合,行进电动机M2得电起动。移动至规定位置时,松开SB3,KM3断电释放,M2停机。如操作者操作失误或由于某种原因导致SB3触头短路,行进到终端位置时,限位开关SQ2断开,接触器KM3断电释放,电动机准确停止。

同理,操作者可自行分析后退控制和升、降控制。

电葫芦的安装,在对面墙的两main,用工字钢架设导轨,在导轨上安装一个操作吊钩,然后用按钮盒在地面上即可进行上下左右移动控制。它是工厂常用的移动工具之一。

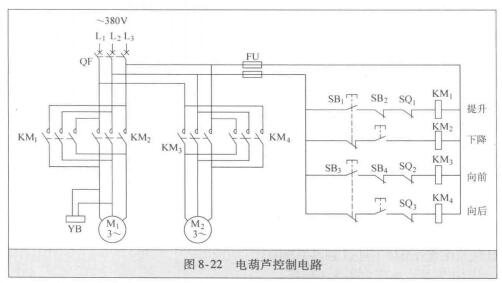

电动葫芦的电路控制图
