上一篇文章中我们介绍了关于钢网架高空滑移法安装中用到的起重葫芦,其实卷扬机也是可以完成这一操作的,下面我们就来做详细的介绍:

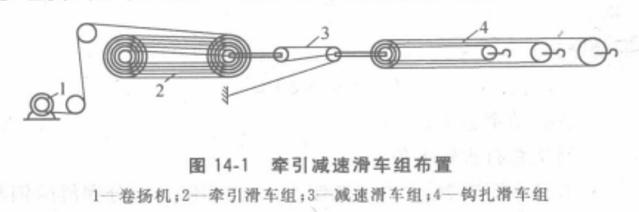

电动卷扬机牵引。A、卷扬机型号选用与减速方法。用于网架滑移单元牵引的电动卷扬机应选择5~10t慢速卷扬机,牵引速度不宜超过1m/min,牵引方法采用直接牵引。如慢速卷扬机通过牵引滑车组减速后牵引速度仍大于1m/min时,可设置减速滑车组,见图14-1.减速滑车组由卷扬机、牵引滑车组、减速滑车组及钩扎滑车组构成,是多组复式滑车组的另一种形式。它的减速原理为:
设卷扬机采用30KN慢速电动卷扬机,线速度为14m/min,布置在地面上。牵引滑车组采用5门,工作线数11,布置在网架支座轴线的延长线上。钩扎滑车组的卷扬机速度较快,为了降低牵引速度,在牵引滑车组与钩扎滑车组之间,再增加单门滑车组,根据图14-1中绕发,可减速2/3.这样,牵引速度可减为:
牵引减速滑车组钢丝绳的穿绕方法均为顺穿法。
b、牵引滑车组穿绕绳索注意事项:滑车组在工作时,由于摩擦阻力存在,各段绳索受力是不相等的。采用顺穿法的滑车组在起重时跑头一边受力较大,运动速度也较高;固定头一边受力较小,运动速度也低。因此,两边受力不均衡,动、定滑车靠跑头一侧,因此有加快靠近的趋势(卸中时则相反,有加快分离的趋势)。当滑轮的个数较多时,绳索很容易被滑轮边卡住,称为“咬索”,造成滑轮组工作不正常,甚至发生动滑车不能前后或上下移动的事故。所以,一般对于由4个以上定滑轮和4个以上动滑轮组成的滑车组(也称“四四”滑车组,或者四门滑车组)宜采用花穿法。因为花穿发是将绳索间隔或跳跃穿绕,跑头从中间滑轮引出,这种穿法,滑轮两侧绳索中的力相差较小,能避免出现咬索的现象。
c、电动卷扬机牵引注意事项:必须在滑轨末端适当位置设置反力架,以平衡牵引反力,如反力架设在结构物上,应通过计算确定。卷扬机应规定在地面上,借助导向滑轮将卷扬绳正向导入卷筒上。滑车组的定滑轮和动滑轮均应固定在有轨道可移动的小车上,小车高度应使牵引点(钩扎点)、动滑轮、定滑轮中心轴始终保持等高度。使用两台以上卷扬机同时牵引时,卷扬机必须同型号,卷扬钢丝绳必须同规格,马达必须同电流,以确保同步牵引。注意用电安全,房子触电事故发生。
无论采用何种牵引设备和牵引方法,在实际施工时要精心组织,统一指挥,严控同步,确保网架安全滑移。
