环链电动葫芦齿轮传动的几何参数设计

编辑:北京凌鹰起重    浏览:548    时间:2021-10-11

葫芦机体的齿轮传动几何参数设计:标准的环链电动葫芦一般采用螺旋齿轮提供可靠性,并可通过大程度降低齿轮咬合影响及振动而延长寿命。齿轮的特殊设计增强了齿轮的耐用型,并且齿轮由合合金钢制成,经过专业的精细热处理,可获得较大强度。

葫芦机体的齿轮传动几何参数设计:标准的环链电动葫芦一般采用螺旋齿轮提供可靠性,并可通过大程度降低齿轮咬合影响及振动而延长寿命。齿轮的特殊设计增强了齿轮的耐用型,并且齿轮由合合金钢制成,经过专业的精细热处理,可获得较大强度。

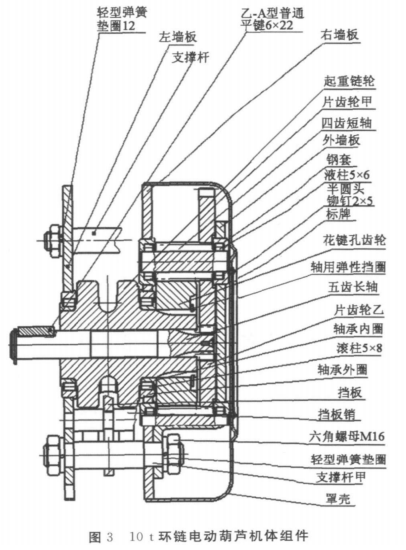

葫芦机体的组件图样如图3所示,其中齿轮传动采用2组对称排列的二级直齿圆柱齿轮传动。I级和II级齿轮传动具有相同的实际中心距。

为使齿轮传动平稳,避免因重迭系数小而产生冲击,本系列齿轮的小齿数为4,单对齿轮内核的重迭系数可达到0.935-1.062

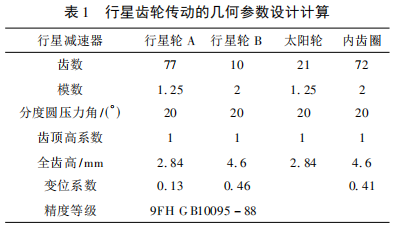

行星减速器的行星齿轮传动几何参数设计计算:考虑到实际工况,行星减速器的行星齿轮传动几何参数设计计算如下表所示

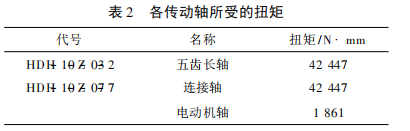

机体各传动轴的扭矩:起重链条承受的载荷选用值,经计算,行星齿轮减速器的各传动轴所受的扭矩如表2所示:
