梁式起重机葫芦装置

编辑:北京凌鹰起重    浏览:1445    时间:2014-10-21

实用新型内容
针对现有技术上存在的不足,本实用新型目的是在于提供一种梁式起重机葫芦装置,将葫芦的支架和马达设置在主梁侧面,从而在一定程度上使葫芦达到与主梁几乎持平的程度,节约了厂房空间。
为了实现上述目的,本实用新型是通过如下的技术方案来实现:梁式起重机葫芦装置,包括主梁、第一葫芦支架、第二葫芦支架、起吊装置、连接杆和马达,主梁两侧分别设置有第一葫芦支架、第二葫芦支架,第一葫芦支架和第二葫芦支架底部通过连接杆固定,第二葫芦支架内设置有马达,且第一葫芦支架、第二葫芦支架之间设置有起吊装置。
作为优选,所述的第一葫芦支架、第二葫芦支架和马达均与主梁齐平。
作为优选,所述的第一葫芦支架、第二葫芦支架内侧均设置有固定挡片,可以很好地保护马达。
本实用新型将葫芦的支架和马达设置在主梁侧面,从而在一定程度上使葫芦达到与主梁几乎持平的程度,节约了厂房空间。
附图说明
下面结合附图和具体实施方式来详细说明本实用新型;

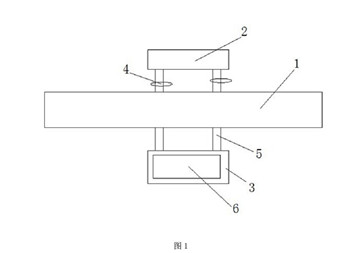

图1为本实用新型的结构示意图。
图1为本实用新型的结构示意图
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解,下面结合具体实施方式,进一步阐述本实用新型。参照图1,本具体实施方式采用以下技术方案:梁式起重机葫芦装置,包括主梁1、第一葫芦支架2、第二葫芦支架3、起吊装置4、连接杆5和马达6,主梁1两侧分别设置有第一葫芦支架2、第二葫芦支架3,第一葫芦支架2和第二葫芦支架3底部通过连接杆5固定,第二葫芦支架3内设置有马达6,且第一葫芦支架2、第二葫芦支架3之间设置有起吊装置4。值得注意的是,所述的第一葫芦支架2、第二葫芦支架3和马达6均与主梁齐平。此外,所述的第一葫芦支架2、第二葫芦支架3内侧均设置有固定挡片,可以很好地保护马达。本具体实施方式可在长方形场地及其上空作业,多用于车间、仓库、露天堆场等处的物品装卸,葫芦的支架和马达设置在主梁侧面,从而在一定程度上使葫芦达到与主梁几乎持平的程度,节约了厂房空间。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解,本实用新型不受上述实施例的限制,上述实施例和说明书中描述的只是说明本实用新型的原理,在不脱离本实用新型精神和范围的前提下,本实用新型还会有各种变化和改进,这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
