常见的三种千斤顶概念介绍及结构图

编辑:北京凌鹰起重    浏览:29048    时间:2018-09-04

千斤顶,又称为举重器,俗称压勿煞。这是一种用较小力量就能把重物顶高、降低或移动的起重工具。还可用它和其他工具配套作一种加工工具,称材料顶直或顶弯,例如用来矫直角钢滑线和加工硬铝母线的平弯、立弯等。

千斤顶,又称为举重器,俗称压勿煞。这是一种用较小力量就能把重物顶高、降低或移动的起重工具。还可用它和其他工具配套作一种加工工具,称材料顶直或顶弯,例如用来矫直角钢滑线和加工硬铝母线的平弯、立弯等。

常见的千斤顶如下:

1、螺旋式千斤顶,如图1-110所示,简单的千斤顶。其由钢制外壳和螺杆及固定在外壳上的螺母组成。转动手柄即可将重物顶起或降下。为了省力和顶升平稳,手柄常带有棘轮,棘轮手柄由棘轮、棘轮卡、手柄套筒组成。还有一种伞齿轮式螺旋千斤顶,如图1-11所示。扳动操作手柄,经过伞型齿轮传动,将千斤顶顶升起。这种千斤顶上还装有一个换向扳钮,可控制千斤顶的升和降。螺旋千斤顶均有自锁作用,所以重物不会因停止操作而突然下降,也无漏油等故障问题,维护保养也较方便,能在垂直、横卧或倒放等几种位置状况下使用。常用的有510153050t等规格。手柄操作力有十多公斤到几十公斤不等,由1-3人操作。

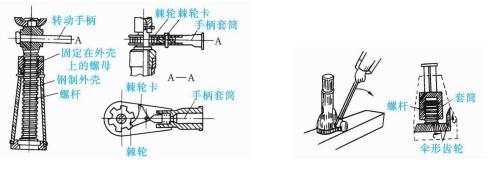

螺旋千斤顶结构图

2、油压式千斤顶,是一种起重量较大的千斤顶,常用的为几吨至50t,如图1-112所示,大的可达500t。这种千斤顶一般由钢制壳体(工作油缸)、活塞、油泵、手柄等部分组成。使用时将手柄插入手动泵套筒内,上下揿动即可使活塞杆平稳上升,需要降落时,只要把位于底座的放油阀按逆时针方向微微旋松,即可使活塞杆渐渐下降。

3、齿条式千斤顶,也称为起道机。如图1-113所示,其起重量比较小,起重规格为3/15t等。齿条式千斤顶由钢制壳体、齿条、齿轮和手柄等组成。导杆顶(起重量15t)用来顶升离地较高的物体,顶钩(起重量3t)用来顶升离地面不高的物体。

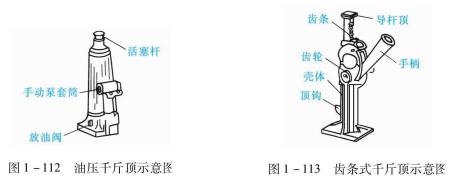

油压千斤顶和齿条式千斤顶
