电动葫芦按电动机与卷筒的位置划分的三种形式

编辑:北京凌鹰起重    浏览:223    时间:2018-08-17

电动葫芦按电动机与卷筒的相互位置可分为以下三种布置型式。

电动葫芦按电动机与卷筒的相互位置可分为以下三种布置型式。

1、电动机与卷筒同轴布置

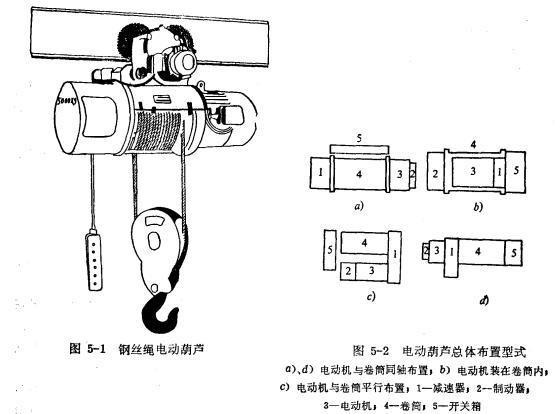

它是目前使用最多的布置方案,我国生产的CD1型与MD1型电动葫芦就属这种型式,它在布局上的特点是电动机与减速器布置在卷筒的两侧,并在同一轴线上,如图5-2a所示。它在结构上由完全独立的部件组成,分组性好,便于安装及维修、更换易损零件,其缺点是长度尺寸稍大,但这并不影响它的使用价值。

同轴布置的另一种型式是电动机与减速器布置在卷筒的一侧,如今年生产的HJHI型就属于这种布置型式(图5-2d),它与前者比较在结构上可省去某些传动零件,使加工、使用性能得以改善。

2、电动机装在卷筒内(图5-2d

这种型式的电动葫芦长度尺寸小,结构紧凑,但电机散热条件差,安装维修不变,且结构复杂,某些零件加工较困难,目前已极少采用。

3、电动机轴与卷筒轴平行布置(图5-2c

这种布置型式其高度和长度尺寸小,但最大缺点是宽度尺寸过大,外形尺寸及重量较大,起重量大于3t时不宜采用。

电动葫芦总体布置形式
