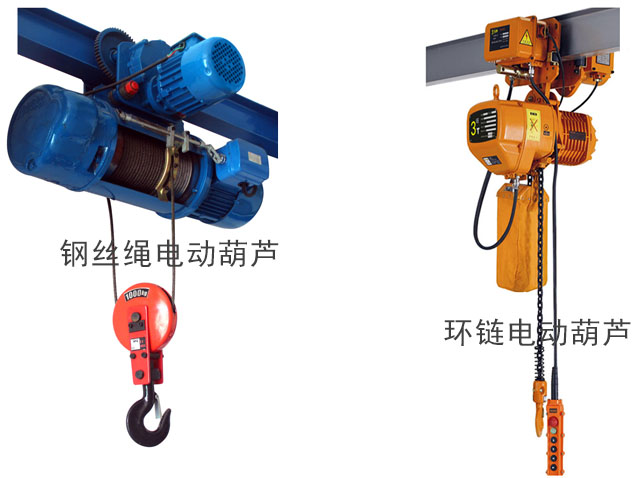

电动葫芦按其结构形式可分为环链式电动葫芦和钢丝绳式电动葫芦。环链式电动葫芦是用环状焊接链与吊钩连接作起吊索具之用。因起升高度较低,广泛用于低矮厂房或露天环境。而钢丝绳电动葫芦是用钢丝绳与串钩连接作起吊索具之用。
电动葫芦按其结构形式可分为环链电动葫芦和钢丝绳式电动葫芦。环链式电动葫芦是用环状焊接链与吊钩连接作起吊索具之用。因起升高度较低,广泛用于低矮厂房或露天环境。而钢丝绳电动葫芦是用钢丝绳与串钩连接作起吊索具之用。
电动葫芦可以安装在单梁桥式起重机或直的,带曲线的单轨悬空工字钢梁上吊运中午,也可直接安装在固定支撑上,作垂直的或不同角度的卷扬起吊用。
环链式电动葫芦由起升机构、运行机构和电气控制装置组成。
起升机构它由起升电机、减速机构、链条提升机构、上下吊钩装置和集链箱组成。起升电机采用电机与制动器组成一体的锥形转子制动电机。通电后,锥形转子轴向移动,电机尾部制动器脱开,电机运转,经减速机构和链条提升机构使重物提升。断电后,弹簧使转子返回,制动轮与后盖锥形制动环刹紧制动。减速机构采用三级(或二级)外啮合圆柱齿轮传动。在第二级齿轮上装有安全离合器,当超载或卡链时,摩擦面对打滑,起保护和限位作用。链条提升机构由起重链轮、链条和导链装置组成。倒链装置使链条与链轮啮合可靠,运转平稳。
运行机构它由电动也是带制动装置的锥形转子电机,通过运行减速器带动小车的一对主动轮,使整个葫芦沿工字梁轨道移动。
电气控制装置由控制箱、控制按钮与断火限位器等三部分组成。控制按钮控制升降及左右运动。断火限位器起安全及限位作用。
电动葫芦的使用注意事项:
1、操作前要了解电动葫芦的性能,熟悉安全操作规程。
2、应按工作制度运行,不得超载使用。
3、限位器不能当作行程开关使用,只起安全防护作用。
4、不得将负荷长时间挺在控制,以防机件发生永久性变形或其他事故。
5、作业完毕后应将吊钩上升到离地面2m以上的高度,并切断电源。
6、不得倾斜起吊,以免损坏导绳装置。
7、当重物发生自溜刹不住车时,可迅速按“上升”按钮,使重物上升少许,然后再按“下降”按钮,且不要松开,直至中午降至地面,然后检查。
8、根据使用情况,定期检查及润滑。
