优质钢丝绳电动葫芦对卷筒的要求

编辑:北京凌鹰起重    浏览:292    时间:2017-08-18

卷筒是用来卷绕电动葫芦钢丝绳的部件,分长轴卷筒和短轴卷筒。按轴是否旋转,分为转轴式和定轴式;按表面是否有槽,分为光面卷筒和有槽卷筒;按绕绳层数9分为单层绕和多层绕。单层绕多用在桥架型起重机;多层绕多用在起升高度大或结构尺寸受限制的地方,如汽车起重机

那么优质的钢丝绳电动葫芦对卷筒有哪些要求?

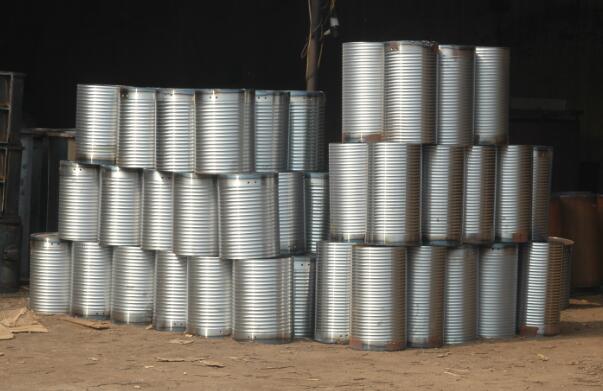

钢丝绳电动葫芦卷筒

1、当吊钩处于上极限位置时,应保证钢丝绳全部在绳槽中,当吊钩处于下极限位置时,钢丝绳尾端留在卷筒上的圈数为23圈,即安全圈,以避免载荷直接作用于钢丝绳尾端的固定装置上。根据计算,采用安全圈的绳尾拉力仅为钢丝绳最大拉力的134%;如留15圈,绳尾拉力则为钢丝绳最大拉力的40%,且作用在钢丝绳尾端的固定装置上。一旦钢丝绳固定装置松动,就会造成重物坠落事故。

所以吊钩降到最低处时,钢丝绳必须在卷筒上留有一定的圈数,留有的圈数不得少于2圈;水利、电力建设用起重机不得少于2.5圈;塔式起重机、流动式起重机、桥式抓斗卸船机、施工升降机和龙门架及井架物料提升机不得少于3圈;岸边集装箱起重机不得少于5圈。

2、铸铁卷筒壁厚6d>12mm;铸钢卷筒壁厚6>15ram

3、钢丝绳尾端在卷筒上的固定装置,应有防松或自紧的性能。

4、每个绳端至少用两块压板固定(电动葫芦、水利、电力建设用起重机不少于3)

5、卷筒上钢丝绳尾端采用楔块固定时,楔块与楔套的锥度应一致,以使被夹持的钢丝绳受力一致。

6、卷筒直径与钢丝绳直径的比值h,不应小于表2-1中的数值。

7、卷筒凸缘应比最外层钢丝绳或链条高出22.5倍的钢丝绳直径或链条的宽度。

8、卷筒宜有螺旋槽。以增大钢线绳与卷筒之间的接触面

积,减轻钢丝间的接触应力和摩擦力。

9、钢丝绳在卷筒上缠绕时不允许跳槽,不准堆积卷绕,必须按顺序整齐排列。

10、钢丝绳的允许偏斜角,见表2-1

表2-1
