钢丝绳葫芦导绳器的工作原理及特点

编辑:北京凌鹰起重    浏览:6631    时间:2017-06-21

我们知道钢丝绳电动葫芦的一个易损件就是导绳器,即便如此它也还是非常重要的配件,那么关于导绳器的工作原理及相关特点是怎样的,由北京凌鹰为您支招:

电动葫芦导绳器的工作原理是:在圆钢带1绕曲的整体式内螺纹导绳器块4外周上固定连接一个弧形压板3,弧形压板中部设有过绳槽,弧形压板两端向外设有在电动葫芦外壳上滑动的卡块.安装时将内螺纹卡箍与卷筒上的螺纹对应转动套在一起,再把钢丝绳从弧形压板中部的过绳槽内引出与吊件相连即可.使用时钢丝绳从弧形压板中部的过绳槽内通过,卷筒相对于导绳器轴向移动使钢绳按顺次卷绕在卷筒上.

其工作特点是,导绳器不能转动,当卷筒转动时,随钢丝绳卷绕,由螺纹槽带动沿轴向移动,随时将所缠绕的钢丝绳准确地引入、引出卷筒的螺旋槽,钢丝绳由弧形压板上的过绳槽排出.同时当电动葫芦升降到一定高度时,弧形压板两端的卡块拨动高度限位器传动杆上的卡块,防止电动葫芦发生过卷扬或保持足够的安全圈数.

若导绳器在卷筒上的移动与钢丝绳的卷绕不同步、歪拉斜吊等违章操作行为常常会使导绳器被拉坏。当导绳器发生损坏后需要对其弧形压板更换时,需要从钢丝绳绳端固定处进行拆卸,然后取下损坏的弧形压板,再安装新的导绳器并重新固定绳端,非常麻烦,尤其在空中进行就会更为困难。

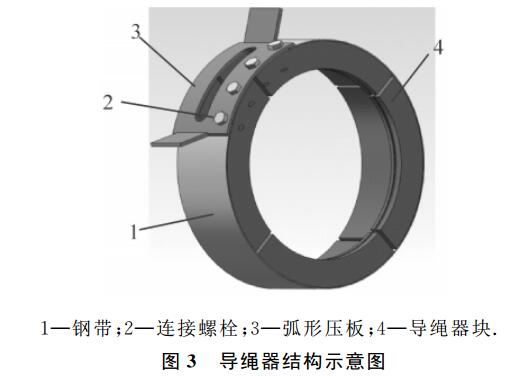

钢丝绳电动葫芦导绳器示意图
