环链电动葫芦常见的几种结构介绍

编辑:北京凌鹰起重    浏览:5972    时间:2017-03-21

常见的环链电动葫芦结构主要有下面几种: 同轴输入同轴输出结构、C形结构布置、水平 C 形结构,今天我们就要针对这几款结构进行详细的介绍:

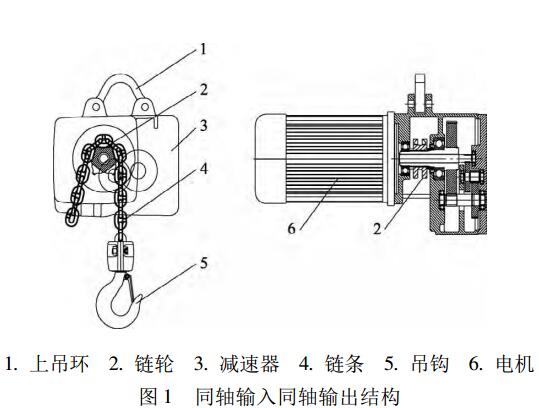

同轴输入同轴输出结构:电机输入轴穿过链轮中心,传递给链轮的另一侧减速器减速后再回传给链轮,链轮轴支撑结构多为简支梁结构,见图1

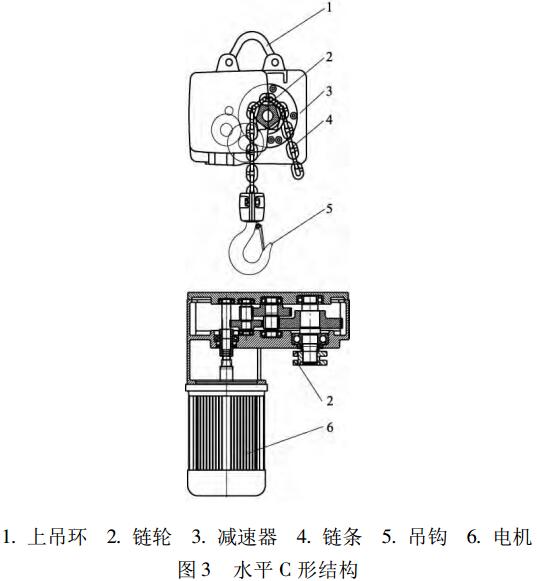

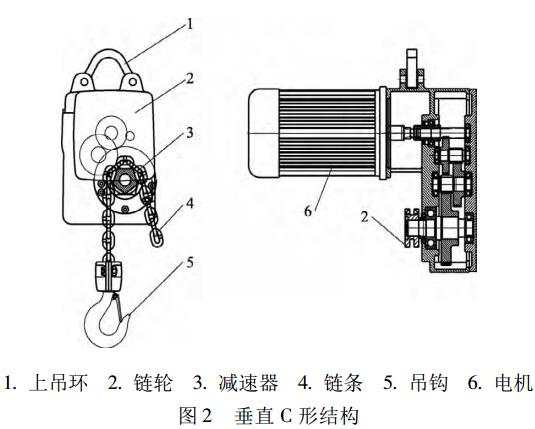

电机输入轴—减速器—链轮组成的传动链成 C形结构布置, 电机的输入轴直接给减速器,经减速器减速后传给链轮,电机输入轴的中心与链轮轴中心不同轴,平行布置且错开一段距离,链轮多为悬臂结构。而 C 形结构布置又分垂直C形结构和水平C形结构。垂直C 形结构,见图2, 水平C 形结构,见图3
