技术领域
本实用新型涉及一种汽车座椅移动搬运车。
背景技术
目前,座椅在生产的过程中,工位的移动是依靠人来单个移动,费时、费力,劳动强度大,劳动效率低。本实用新型的目的是提供一种省时省力,搬运速度快、劳动强度小的汽车座椅移动搬运车。
附图说明

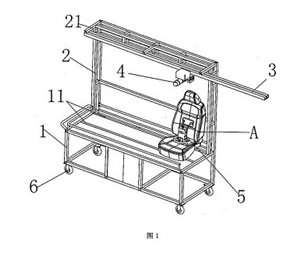

图1是本实用新型的立体示意图。

图1是本实用新型的立体示意图

图2是本实用新型的侧视图。

图2是本实用新型的侧视图

图3是本实用新型的吊具的立体示意图。

图3是本实用新型的吊具的立体示意图

具体实施方式

请参阅图1和图2所示,本实施例是由长方体架体1、导轨支架2、导轨3、手动葫芦4和吊具5构成,长方体架体1的四个底角安装有脚轮6,长方体架体1上具有滑轨11,长方体架体1的一个侧边向上延伸导轨支架2,导轨支架2的顶端向长方体架体1的方向延伸有导轨挂架21,导轨3设置在导轨挂架21的底部,导轨3从导轨挂架21上延伸出一段,手动葫芦4滑动设置在导轨3上,手动葫芦4的吊钩挂有吊具5;如图3所示,吊具5是由靠背托51、底座52、插板53和吊环54构成,靠背托51设置在底座52上并朝向一侧,插板53设置在底座52上并向靠背托51的方向延伸,底座52上具有吊环54,使用时,将吊具5放置在汽车座椅A上,插板53向后插入在座椅靠背与椅座之间的缝隙中,靠背托51靠在椅背上。

本实施例的使用过程

将本实施例推到工位处,导轨3的延伸出的一段,位于汽车座椅A的上方,然后将吊具5安装在汽车座椅A上,手动葫芦4钩挂吊具5吊起汽车座椅A,再拉动汽车座椅A沿导轨3移动到长方体架体1的滑轨11上排列摆放。完毕后,将载有汽车座椅A的本实施例移动到目的地。
