电动葫芦导绳器的改进一新导绳器简介

编辑:北京凌鹰起重    浏览:2485    时间:2014-11-10

我国目前产量最多的电动葫芦是CD:型电动葫芦,该电动葫芦设有导绳器装置,其主、要功能是保证卷筒上的钢丝绳顺卷筒绳槽排列而不产生乱绳现象,同时与限位器配合动作,保证起升行程终点的.安全限位。但是,由于心D:型电动葫芦导绳器存在某些缺陷,不能有效地克服乱绳现象。七十年代初,我们在试制七D:型。.5吨电动葫芦时,发现乱绳现象较严重,空钩时必需挂上一重物才能不乱绳。在用户访问,用户意见较大,希望改进导绳器的性能,故此行业内将改进导绳器列为攻关项目所于1983对导绳器的运动进行了观察和理论分析,经多次拭验获得了较理想的新导绳器(图1)。

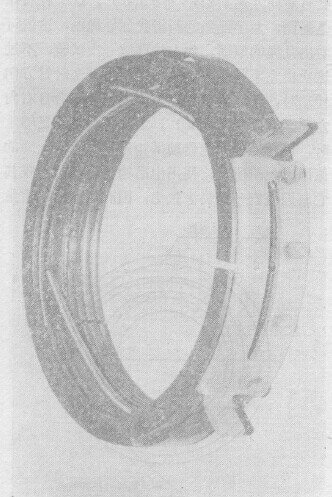

新导绳器(图1)
新导绳器简介

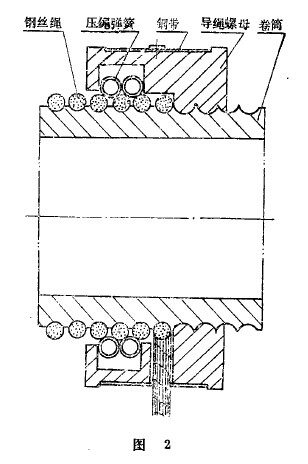

新导绳器的构造如图2所示。
新导绳器的构造如图2所示
由导绳螺母、钢带、压绳弹簧、卡板等组成。新导绳器增加了压绳弹簧,它紧紧地箍住缠绕在卷筒上的钢丝绳,不使钢丝绳松开,同时压绳弹簧在导绳螺母的环形槽内跟随卷筒旋转,从而克服了原导绳器性能上存在的主要缺陷,成功地解次了乱绳问题。通过试验证明,新导绳器在任使用情况下都不会产生乱绳现象。新导绳器不但性能良好,装配方法也与原导绳器相似,只是在装压绳弹簧时,以必lmm铁丝为导向,穿过卷筒后再将压绳弹簧拉进就位。新导绳器可利用原导绳器毛坯和工装,不必另搞一套,而且与原导绳器可以互换,便于用户更换。另外,新导绳器宽度与原导绳器相同或接近,因而不影响起升高度。

电动葫芦导绳器的改进的其他点会在后面的文章中继续介绍。
