电动葫芦钳式制动器的结构特点

编辑:北京凌鹰起重    浏览:1214    时间:2022-07-06

钳式制动器是安装在使用吊运炽热金属的电动葫芦上,最近已完成了制造、试验,结果是满意的。

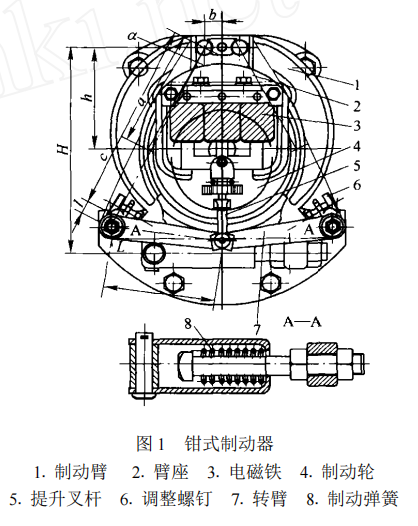

钳式制动器是安装在使用吊运炽热金属的电动葫芦上,最近已完成了制造、试验,结果是满意的,该电动葫芦除去起升锥形电动机的第1制动器外,装在电动葫芦减速器一端的钳式制动器是第2制动器,2个制动器同时制动高速轴。因为电动葫芦是自重轻,尺寸小的起重设备,设计的钳式制动器外廓尺寸(垂直于传动轴的平面)必须包容在减速器的尺寸以内,决不能超出减速器的尺寸,否则与电动葫芦外观不协调,不美观,制动器零部件尺寸也显过大。钳式制动器结构如图1。

它主要由制动臂1、臂座2、电磁铁3、制动轮4、转臂7和制动弹簧8组成。为常闭式制动器,通电时起升电动机旋转,输出力矩起吊载荷,同时,制动器电磁铁吸合,打开制动器;切断电源时,起升电机制动,钳式制动器电磁铁打开,制动臂在弹簧力作用下抱紧制动轮制动载荷。电磁铁是长行程电磁铁。
