手拉葫芦片齿轮甲、乙尺寸与齿形的设计

编辑:北京凌鹰起重    浏览:558    时间:2021-01-26

片齿轮的特点和应用,齿轮传动用于轴与轴之间的回转运动,在绝大多数情况下,两轴是相互平行的,也有倾斜的,它广泛应用在机床、汽车、起重机械、冶金机械以及其他机械制造部门中,最大传动功率可达50000kw,通常用在6000kw一下,最高线速度Vs可达200m/s,通常用在100m/s一下。

片齿轮的特点和应用,齿轮传动用于轴与轴之间的回转运动,在绝大多数情况下,两轴是相互平行的,也有倾斜的,它广泛应用在机床、汽车、起重机械、冶金机械以及其他机械制造部门中,最大传动功率可达50000kw,通常用在6000kw一下,最高线速度Vs可达200m/s,通常用在100m/s一下。

齿轮传动的主要优点是结构紧凑、工作平稳、以及能得到很大的传动比。缺点是传动噪声大,冲击震动大。

齿轮传动的失效形式:有疲劳点蚀、胶合、磨损、齿轮折断等,两齿轮的相对滑动较大,更容易产生胶合和磨粒磨损。

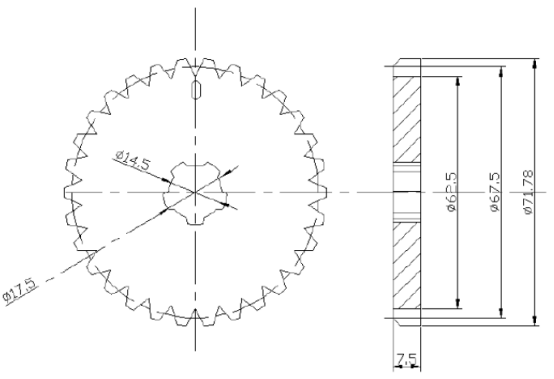

根据葫芦传动齿轮低速重载,根据手拉葫芦传动结构的原理由五尺长轴的小齿轮带动片齿轮甲、乙,考虑到五尺长轴的小齿轮齿数甚小等特点,1.5型葫芦选用了齿形角20°的渐开线特种片齿轮变位齿轮,其基本齿形的基本参数如图所示。选用齿形是考虑了以下因素:1.5t葫芦传动齿轮的小齿轮齿数甚少为了避免根切和增强度,只能用正变位切削这样小齿轮的外圆就受齿条的正切力,片齿轮与短轴属于过硬配合,片齿轮的中心要设计出与短轴尺寸属于硬配合的小花键孔尺寸如图所示:
