导绳器的功能应能保证钢丝绳沿卷筒绳槽卷人与排出,使钢丝绳整齐地排列在卷筒绳槽内,不允许有乱绳现象产生。因为乱绳后葫芦就不能继续使用,必需及时修理,但葫芦一般悬挂在高处,排除乱绳极为不便,因而防止乱绳是导绳器的主要功能。然而,CD型电动葫芦原导绳器在这一主要功能上存在缺陷—它可使钢丝绳卷人卷筒绳槽内,但卷筒反转时它不能顺卷筒槽将钢丝绳自动排出,必须借助吊重或吊钩装置重量使钢丝绳拉紧后才能排出。
在使用过程中,当吊钩落地或其它情况下钢丝绳失掉吊钩重量时,钢丝绳没有了拉紧力,从而使钢丝绳不能顺利地从卷筒绳槽内排出,造成乱绳。这种乱绳现象在大吨位电动葫芦上稍好些,在小吨位电动葫芦上尤为严重,cD1型0.5吨的电动葫芦即使在吊钩重量作用下也会出现乱绳,为此用户不得不在吊钩上拴一重铁块来增加钢丝绳拉紧力,防止乱绳。为解决这一问题,曾有意加重吊钩重量,将1吨电动葫芦的吊钩装置代替0.5吨的吊钩装置。当然,这是消极措施,解决不了根本问题。
对问题的分析

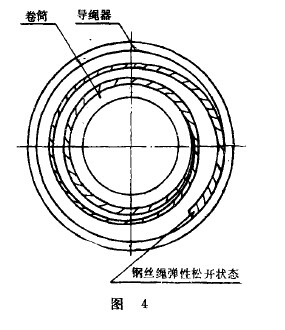

电动葫芦卷筒的绳槽深度和螺距一般都比标准绳槽小,因而导绳器是防止乱绳必不可少的部件。导绳器的工作原理,卷筒相当螺杆,导绳器相当螺母。导绳器不能动,当卷筒旋转时,导绳器与钢丝绳一同作轴向移动,将钢丝绳导入绳槽。但是反方向旋转时,原导绳器无法将钢丝绳排出。如卷筒为右向绳槽,卷筒顺时针方向旋转时将钢丝绳卷入,由于旋向一致,卷筒上缠绕的钢丝绳不会松开。但当吊钩下降时,卷筒作逆时针方向旋转,由于导绳器不旋转,钢丝绳因弹性作用贴紧在导绳器内壁上(见图4)

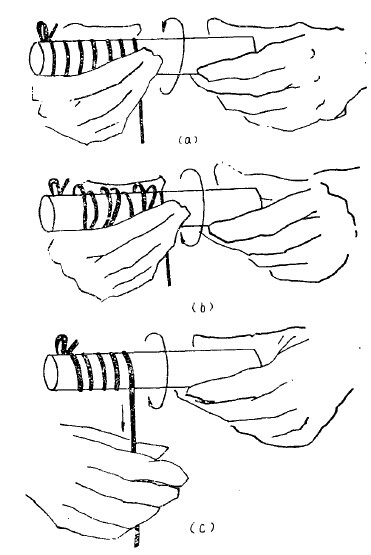

钢丝绳就会与卷筒逐渐松开,其道理可按图5作一试验。用一支铅笔,左端拴一绳子,左手两指捏住绳子,右手按顺时针方向转动铅笔,绳子即呈右螺纹缠在笔杆上,而且绳子随缠随紧(图5)。

但当铅笔逆时针转动时,已缠紧在笔杆上的绳子就会自右向左逐渐松开，这笔杆看作是卷筒,左手捏绳的两指犹如导绳器,这就可看出乱绳的原因。如上法再做一次试验,不过这次由左手将绳头拉紧,当将笔杆逆时针方向转动时,已缠紧在笔杆上的绳子就不会自右向左逐渐松开(图5)。这就是当吊钩足够重时,原导绳器亦能借助吊钩重量排出钢丝绳的原因。如前所述,使用中吊钩难免会落地或其它原因使钢丝绳失去张力,因而借助吊钩重量重,因为除以上乱绳因素外,由于钢丝绳直径小、绳槽浅,还会出现钢丝绳跳槽现象而乱绳。
如图6所示

当导绳器轴向移动时,钢丝绳受轴向力先爬上螺纹峰顶,使导绳器相对卷筒产生偏心。在轴向力继续作用下,钢丝绳不断挤压导绳器的半个内壁,扩大导绳器与卷筒的偏心。这种恶性循环,终导致钢丝绳跳槽,并爬到第二层位置上,造成乱绳。
