制动下滑量是钢丝绳电动葫芦的一个重要质量指标。1986年我厂设计制作了一种制动下滑量测试装置,在单梁起重机行业质量检查中应用。两年多来的实践证明,这种测试装置结构简单,使用方便,测试精确,下降制动后可以立即读出下滑量。

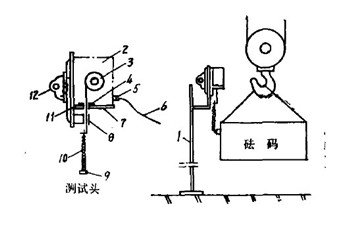

1.结构与原理图1是这种测试装置的示意图。
由一把两米的钢卷尺3和光电继电器组成测试头,使用时将测试头夹在支架1上,小磁铁9吸在吊起的祛码上,操纵电动葫芦使祛码下降,钢卷尺被垂直向下拉出,当卷尺上设定的缝隙通过光电继电器的发光管n和光敏管4之间时,光电继电器的灵敏继电器动作,其常闭触点通过中间继电器和交流接触器切断电源,葫芦停止下降并制动。从测试头的标尺8上,可以直接读出制动下滑距离,即卷尺在断电后继续被拉出的距离。
1.支架2.外罩3.钢卷尺4.光敏管5.擂接件6.引线7.测试头底座8.标尺9.小磁铁10.钥匙链lt.发光管12.票夹
图2是该装置的电气原理图。测试时,主令开关LK置于“测试”位置,启动按钮OA,中间继电器ZJ吸合并自保,另一时常开触点
接通主接触器c,c的主触点接在被测电动葫芦或单梁桥式起重机的电源回路或控制回路中。操作电动葫芦使吊钩下降,钢卷尺被逐渐拉出,当卷尺上的缝隙经过发光管GL和光敏管BG,之间时,光敏管受光照而导通,使三极管BG:基极电位升高而截止。BGZ和BG3组成射极偶合单稳态触发电路,BGZ的截止导致BG,导通,灵敏继电器J的线圈因此通电,继电器吸合,其常闭触点切断中间继电器ZJ的线圈回路,从而使中间继电器ZJ以及主接触器C断电,电动葫芦自行停止下降并制动。由于惯性,钢卷尺干断电后继续被拉出一段距离,在测试头的标尺线上读取这段距离的数据(即下滑量)后,将主令开关LK扳到“返回”位置,主接触器吸合,可以操作电动葫芦起升。随着祛码上升,卷尺也慢慢返回原位。此时,将主令开关LK再扳到“测试”位置,可以作第二次测试。取三次测试的平均值
