如何根据重量选择合适的吊索具

编辑:北京凌鹰起重    浏览:311    时间:2017-01-12

随着海洋石油开发的迅速发展,海上各类作业设施不断增多,在起重吊装作业方面所使用的工具和设备也随之增加,为了吊装安全,经常需要在已知设备重量的情况下,选用合适的吊索具进行吊装。如何选用到合适的吊索具,却不是每个操作的人员都能了解的,下面就介绍如何选用合适的吊索具。

通常一套吊索具主要由吊环、钢丝绳及卸扣组成,由于吊环在出厂时已由厂家配套好,在此,我们只讨论如何选择钢丝绳及卸扣。已知某个撬块设备的设计重量为 20 吨,根据《系物和被系物安全检查细则》的相关要求,拟采用四肢的钢丝绳对其进行吊装,钢丝绳的公称抗拉强度为 1770Mpa,吊装时钢丝绳与水平面的夹角为 60 度,采用的安全系数为 6。为了选用合适的吊索具,需要计算出钢丝绳和卸扣的直径。

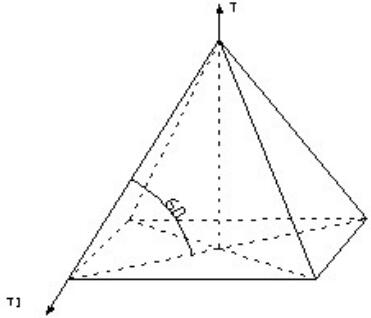

1、钢丝绳的选择。(吊装示意图如下)


撬块设备的重量为 20 吨,则单肢吊索的额定载荷:

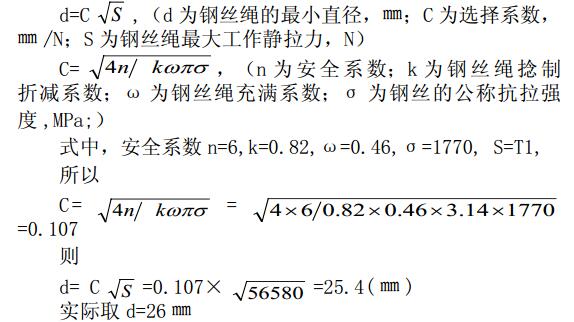

按《机械设计手册》第 2 卷第 8 篇的有关要求:


所以,与撬块设备相匹配的是直径为 26 ㎜,规格为6×7+IWR,强度级别为 1770Mpa 的钢丝绳。

2、卸扣的选择

设备的重量为20吨,则单肢吊索的额定载荷为56580N,选20Cr材料,查《机械设计手册》第2卷第8篇,强度级别为S6),选弓型卸扣,查表可知尺寸为:d=31.5mm, 销轴D=35.5mmS=80mm

北京凌鹰专业生产各种型号的吊索具,吊索具种类型号繁多,更多专业可咨询客服。
