手拉葫芦限载结构分析

编辑:北京凌鹰起重    浏览:449    时间:2016-08-19

手动葫芦基本上都采用摩擦打滑的限载原理,当载荷力矩大于摩擦力矩时起升失效,也有一些国外的手扳葫芦采用超载时手扳力超过限制值导致手柄弯曲的间接形式,但因操作方式不同不适用于手拉葫芦

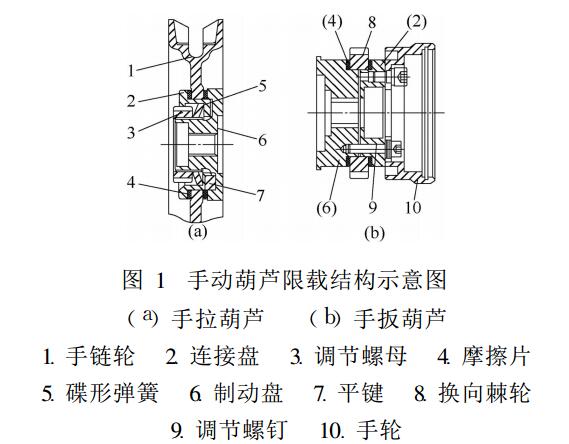

根据摩擦打滑原理也有很多不同的设计,:按摩擦面接触方式有金属面间直接接触、金属面通过摩擦片接触;按压紧方式有通过紧固件直接平面压紧,通过锥面楔紧;采用1个螺母调节或采用3个螺钉分别调节等,1是效果及工艺性较好的 1种典型结构。

1,摩擦片采用了铜纤维树脂以提高摩擦系数、增加摩擦稳定性,同时作为主要易损件的摩擦片要求更换方便利于维修,手拉葫芦采用了1个调节螺母拧紧能保证整个接触面受力均匀,相比之下手扳葫芦由于结构的限制采用3个螺钉,操作方便但要求均匀调节。显然,摩擦传递力矩的大小在接触面积确定情况下取决于各接触面的接触性能及紧固力,因此试验中为保证达到正确、稳定的限载值就必须了解材质的使用特性及找到恰当的试验方法。
